1 簡介

　　随著國民經濟的快速發展，高速列車大大提高了交通運輸效率，同時也增加了對安全性的要求，如何在列車高速運行的情況下保證鐵路設備的安全問題也變得越發重要。以原有的人工維修保障體制保證設備的安全，不僅費時費力，而且難以适應發展後的鐵路系統的各種客觀需要。根據以往我們開發工業監控系統的經驗，結合鐵路系統的特點，開發了适合鐵路系統的微機監測系統，利用其采集大量信号，通過這些信号可以了解設備的運行狀況并分析故障産生原因，它在保證鐵路列車安全運行、及時發現故障、分析故障及保證鐵路維修體制改革實現狀态修方面發揮了不可缺少的作用。利用plc作為微機監測系統的數據采集機可以保證其高可靠性要求。

2 需求分析

　　鐵路系統關系到人民生命财産的安全，所以鐵道信号微機監測系統必須具備以下特點:

        （1） 高可靠性

　　監測系統在壽命期限内能在惡劣條件下平穩可靠運行，将故障率降至最低;

　　（2） 抗幹擾性強

　　微機監測系統是暴露在鐵路沿線運行的，所處的環境相對惡劣，為了提高數據采集和數據傳輸的可靠性，避免發生錯誤報警，系統必須具有較強的抗幹擾性;

　　（3） 可擴展性與可維護性

　　與鐵路系統的擴建相對應，監測系統應該易于擴展和維護;

　　（4） 高性價比

　　完成狀态檢修的微機監測系統作為列車的輔助設備，不應投入太多資金，應該在低成本下操作。

　　根據系統要求的高可靠性和強抗幹擾性，選用plc作為系統的采集機。系統實現要解決的關鍵問題就是plc的資源較少，我們必須經過合理分配，有效利用有限的資源。

      以廣深鐵路線某站為例，需要采集1024個開關量，128路軌道電壓，6路外供電壓，40路轉轍機電流，768路電纜絕緣值，50路電源屏電壓。設計鐵道信号微機監測系統時，必須根據鐵路系統運行特點和要求，采取一些特殊的技術和方法，建立适用的全面反映鐵路系統及設備的宏觀運行狀态的系統，更有效的管理整個鐵路系統的運行。

3 系統構成

　　3.1 系統總體結構

　　總體上看，本論文所要介紹的gswj型鐵道信号微機監測系統結構可分為三部分：即采集電路―前置部分;下位機―采集機;上位機―監測機三個部分。各部分的作用分析如下：

1） 采集電路

　　・對所有被監測量實現保護、隔離，将隔離後的信号轉換為标準電壓或電流信号;

　　・下位機（采集機）的控制下，将所有代表被監測參數的标準電壓或電流信号，分類依次送至plc相應的數據采集口。

（2） 下位機（采集機）

　　依照程序或上位機發出的檢測命令，向采集電路發出相應的控制信号，對采集電路送至采集口的信号進行采集，對采集的數據進行相應的綜合，并将所采集的數據整理後存入相應的數據緩沖區，完成與上位機數據通訊。根據本站需求，本系統采用omroncs1系列plc作為數據采集機;

3） 上位機（監測機）

　　・通訊管理：上、下位機之間各種類型數據通訊的管理;

　　・數據管理：對采集的各類數據建立數據庫，各種參數、圖表、曲線的繪制，以及顯示、查詢和打印各種報警信息。

本系統中，利用dephi語言編寫上位機程序，實現通訊管理和數據管理。

　3.2 系統實現的幾個關鍵問題

　　從系統的需求分析可以看出，鐵道信号微機監測系統需要采集的數據量大，對可靠性和安全性很高，而且需要系統在低成本方式下運作，如何合理配置，使資源得到有效利用是設計重點和難點，下面闡述幾個關鍵問題的解決方法。

1） 系統采集方式的選擇

　　鐵路系統中，由于監測的信息點多，且各種被監測量要求的采集周期不同，如開關量要求的采集周期為250ms，軌道電壓的采集周期為2min，如果采用常規的點對點采集，會大大增加系統成本，所以系統采用分類集中的信号采集方式，将同類信号集中并作相應的保護，經過切換，利用一個a/d口輸入。另外，由于本系統是用于廣深鐵路線上，地處南方多雷擊地區，而且電氣化的高速鐵路本身會産生高達幾萬伏的沖擊電壓，因此監測系統必須保證有很強的抗幹擾性。系統采用歐姆龍公司的cs1系列plc作為采集機，同時，對所有被采集的信号都作了隔離和保護。

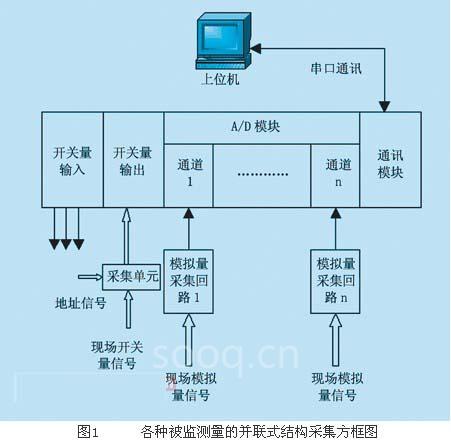

如圖1所示，系統采用并聯式結構，這樣的結構方式将被采集的物理量按類集中，分為開關量和模拟量兩大類，采集回路結構清晰，易于發現故障。

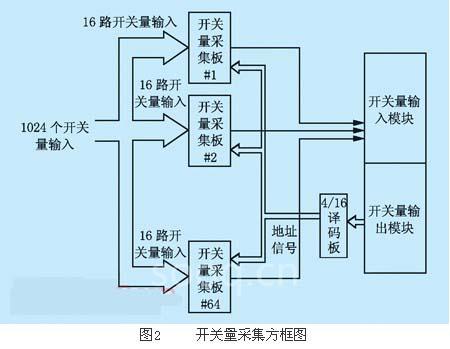

（2）開關量采集方法。開關量采集回路如圖2所示。

開關量采集原理：4位開關量輸出信号經過譯碼得到16位地址，根據地址将1024個開關量分成16組采集，每次采集64位，利用兩塊32口的開關量輸入模塊。

（3） 模拟量采集方法

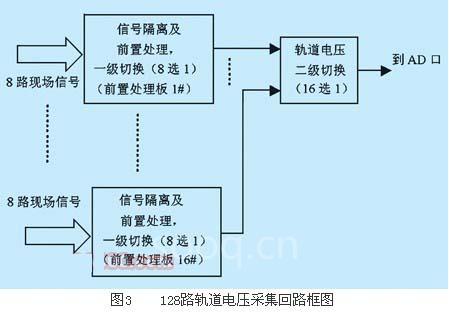

根據鐵道部有關規程，外供電壓、軌道電壓、轉轍機電流等模拟量要求不同的采集方式，例如外供電壓和軌道電壓采用巡測采集方式，即巡回檢測采集;轉轍機電流采用中斷式采集方式，即當轉轍機發生動作時才采集相應的數據;絕緣檢測的采集方式是命令式，這是因為絕緣檢測是帶電檢測，在保證列車安全運行的情況下，必須由工作人員通過上位機發出指令采集相應的絕緣值。根據這些不同要求，系統中利用不同的模拟量采集回路實現。圖3示出128路軌道電壓采集回路框圖。由前置電路通過隔離、濾波、保護等前置電路處理采集的模拟信号，變成1～5v标準電壓信号，經過兩級切換，在plc中經a/d轉換後，用0-4000的數字量線性表示。

（4） plc與上位機通信流程

上位機與plc的通信流程大緻如下：

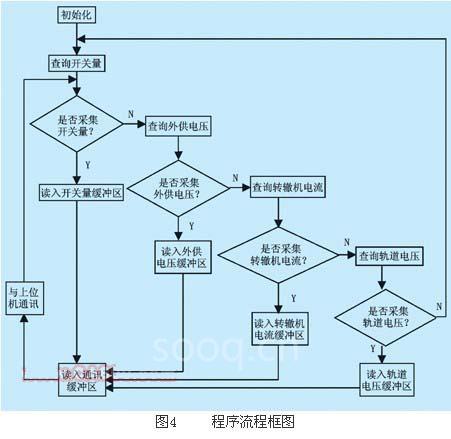

　　系統監測的信息點多，采集方式不同，因此系統實現的另一個的難點就是對不同數據的通訊管理。系統需要采集的數據有1024個開關量，128路軌道電壓信号，64路外供電信号，16路轉轍機電流等，由于采用串口與上位機通訊，通訊資源有限［1］，按照鐵道部有關規定，将數據的優先級規定為：開關量信号，外供電壓信号，轉轍機電流信号，軌道電壓信号，對優先級高的數據優先處理，程序流程如圖4所示。

    采用這種通訊方式的特點是程序結構簡單清晰，通信簡單，可擴展性強，能保證重要數據的優先傳送。缺點是通訊速度較慢，在調試中發現，128路軌道電壓全部傳到plc中需要大約3s，但在鐵路系統中，這樣的通訊速度已能滿足要求。

4 程序流程分析

（1） 程序說明

　　主程序給每一類被采集數據分配一個緩沖區［2］，根據優先級處理數據，将需要通訊的數據寫入通訊緩沖區中，然後與上位機通訊。

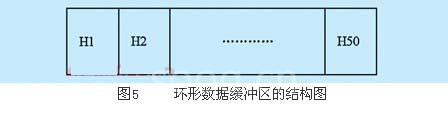

系統要求将變化的開關量傳送到上位機進行顯示，plc程序中，給開關量分配兩個存儲單元d1和d2，将第一次采集的開關量存入d1，下一次采集到的數據存入d2，另外為開關量分配了一個環形數據緩沖區h1～h50，緩沖區中每個存儲單元的存儲容量為67個字，其中1024個開關量占64個字，一個标志字表示發生變化的開關量組，另外2個字用來表示開關量發生變化的時間（年，月，日，小時，分鍾，秒，毫秒）。環形數據緩沖區的結構如圖5所示。緩沖區作用是：将需要存儲的開關量按順序存入緩沖區，50個存儲單元存滿後，第51個數據再存入第1個存儲單元，這樣就将這個緩沖區循環利用，有效使用了plc的有限資源。

2） 開關量采集程序流程

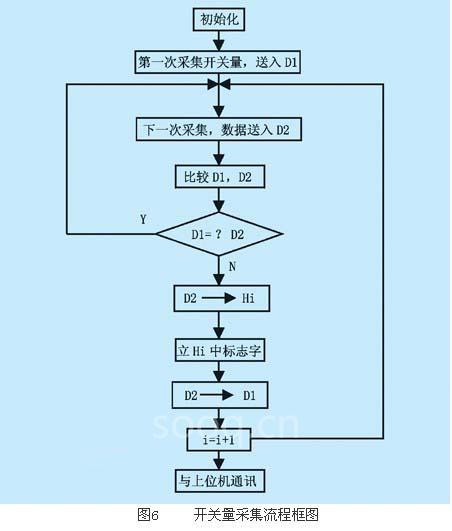

　　将第一次采集的開關量存入d1，下一次采集到的數據存入d2，比較d1和d2，看數據是否相等，如果相等，直接進行下一次巡視;如果不等，說明開關量發生變化，系統要求将變化的開關量送入上位機，此時将d2種的數據送入緩沖區hi中，并設立标志，增加地址指針，同時用d2覆蓋d1的數據，程序流程如圖6所示：

5 結束語

　　采用omron cs1系列plc作為數據采集機的gswj微機監測系統已經在該站投入運行，5年來，系統運行正常，保證了鐵路列車安全運行，并準确采集各項數據，及時發現故障和分析故障産生原因，另外，系統的報表輸出功能減輕了值班人員人工抄表的勞動強度。總之，微機監測系統部分實現了鐵路系統自動控制，從整體上提高了企業的管理水平，且各項技術指标均達到設計要求。
